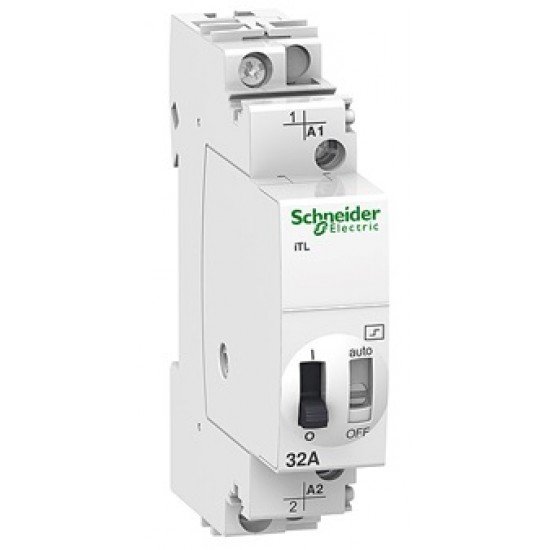

Импулсно реле SCHNEIDER A9C30111

Описание

Импулсно реле SCHNEIDER A9C30111:

SCHNEIDER A9C30111 е импулсно реле.

Ето някои от неговите спецификации:

• Име на продукта: Acti9 iTL
• Тип продукт или компонент: Импулсно реле
• Кратко име на устройството: iTL
• Приложение на устройството: Standard
• Полюси: 1P
• Състав на полюсния контакт: 1 NO
• [In] номинален ток: 16 A
• Тип мрежа: AC
• [Uc] напрежение на управляващата верига: 24 V AC 50/60 Hz 12 V DC

Импулсно реле като това обикновено се използва в електрически системи за управление на вериги. То работи чрез импулс на ток, който кара релето да се заключва във включено или изключено състояние.

Състоянието на релето се поддържа, докато не получи нов импулс. Това може да бъде полезно в приложения, при които искате да управлявате верига, но не искате непрекъснато да захранвате релето, като например системи за управление на осветлението.

Спецификациите 1P (1 полюс) и 1 NO (1 нормално отворен) показват, че релето има един ключ, който е нормално отворен и се затваря, когато релето е активирано. Номиналният ток от 16 A показва максималния ток, който може безопасно да премине през релето. Напрежението на управляващата верига от 24 V AC 50/60 Hz 12 V DC показва напрежението, необходимо за активиране на релето.

• Тип: импулсно
• Захранващо напрежение: 12/24 VDC/VAC
• Контакти: NO
• Товароносимост на контактите: 16A/250VAC
• Конфигурация на контактите: SPST
• Обхват: от 0.05 до 1 сек.
• Габаритни размери: 86x69x18мм
