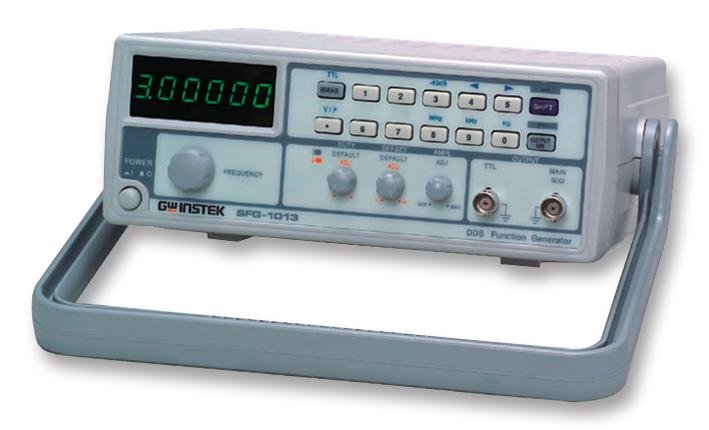

Функционален генератор SFG-1013 0.1Hz до 3MHz

Описание

Функционален генератор SFG-1013 0.1Hz до 3MHz:

SFG-1013 е DDS функционален генератор.

Ето някои от неговите спецификации:

• Честотен диапазон: 0.1Hz~3MHz
• Точност на висока честота: ± 20ppm
• Стабилност на висока честота: ± 20ppm
• Макс. Честотна резолюция: 100mHz
• Синусоида с ниско изкривяване: -55dBc, 0.1Hz~200kHz
• Дисплей за напрежение

DDS функционален генератор като този обикновено се използва в електрически системи, където се изисква висока точност и висока стабилност. Той е проектиран въз основа на технологията DDS (Direct Digital Synthesis), вградена в широкомащабна FPGA. Честотният обхват от 3MHz и изборът на изходна форма на вълната като синусоида, квадрат, триъгълник и TTL на серията SFG-1000 осигуряват адекватно основните характеристики, за да осигурят висока увереност за резултатите от теста.

Технологията DDS на достъпна цена дава решение с висока стойност за потребителите, които се нуждаят от източник на сигнал за точни, но несложни измервателни приложения. SFG-1013 се използва за провеждане на експерименти в лабораторията, той осигурява надеждността на източника на сигнал, което е извън обсега на традиционните генератори на сигнал. SFG-1013 осигурява изходна форма на вълната с 55dB c ниско изкривяване, вариращо от 2mVpp до 10Vpp изходно ниво.

С натискането на един бутон вие веднага получавате стабилен изходен сигнал с висока чистота от SFG-1013

• Обхват: от 0.1Hz до 3MHz (триъгълни импулси до 1MHz)
• Разделителна способност: 0.1Hz
• Форми на сигнала: синусоида; правоъгълни; триъгълни
• Изходи: 1 изход
• Стабилност на изходната честота: ±20ppm
• Точност на изходната честота: ±20ppm
• Амплитуда на изхода: 10Vpp (при 50Ohm товар)
• Регулиране на коефициента на запълване: от 25% до 75% при правоъгълни импулси до 1МHz
